Map Apron

Map apron merupakan sebuah modul aplikasi yang terintegrasi pada SIOPSKOM yang dapat digunakan oleh petugas AMC untuk monitoring kondisi apron. Modul ini merupakan display dari aplikasi RMS dimana jika pada RMS view yang ditunjukkan berupa gan cart, sedangkan pada aplikasi ini view yang ditunjukkan berupa map. Jadi dengan modul aplikasi ini, petugas AMC dapat mengetahui:

  1. Status pesawat yang sedang landing, parkir, mau take off, atau status lain dari pesawat yang ada di bandara.

  2. Kondisi parking stand yang terpakai, maintenance, atau kosong.

Berikut langkah yang dapat digunakan untuk akses modul map apron:

../../_images/akses_mapron.png

Akses Modul Aplikasi Map Apron

  1. Klik Map akan muncul pilihan dropdown:

    • Map Display: Modul yang digunakan untuk display monitoring pesawat pada apron

    • Map Editor: Modul yang digunakan untuk edit map apron, misal: edit layout apron, parking stand, runway, dll

Map Display

Map Display adalah modul aplikasi yang dapat digunakan oleh unit AMC untuk monitoring status pesawat mulai landing sampai take off. Berikut ini adalah contoh gambar akses modul map display (Highlight: login SIOPSKOM –> klik Home –> klik map –> display).

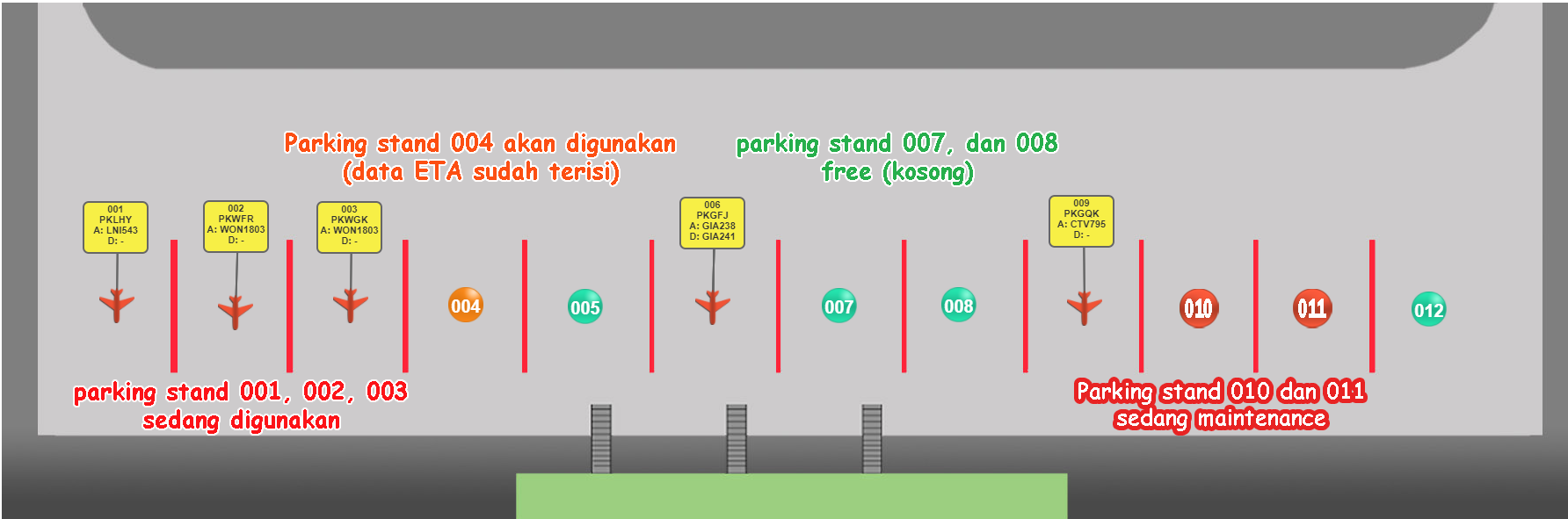

../../_images/ex_map_display.png

Contoh Halaman Map Display Pada Sebuah Bandara

Keterangan:

  • green_round: parking stand free (kosong)

  • airplane: parking stand sedang digunakan (ada pesawat parkir)

    • icon airplane akan tampak berkedip ketika status flight sudah terisi ETD

  • orange_round: parking stand sudah terisi ETA

  • red_round: parking stand maintenance

Flight Bay Display (Halaman Admin) dan Map Editor

Sebelum mengakses map display di atas, kita harus setting terlebih dahulu pada halaman admin (Application –> AMC –> Flight Bay Display) dan map editor

  • Pada Flight Bay Display (Halaman Admin): digunakan untuk add flight bay display, upload layout apron; upload icon free bay, bay used, dan bay maintenance

  • Pada Home –> Map –> Map Editor: digunakan untuk setting lokasi bay pada apron layout.

Flight Bay Display

Setelah login halaman SIOPSKOM, highlight: Application –> AMC –> Flight Bay Display, akan muncul halaman seperti berikut:

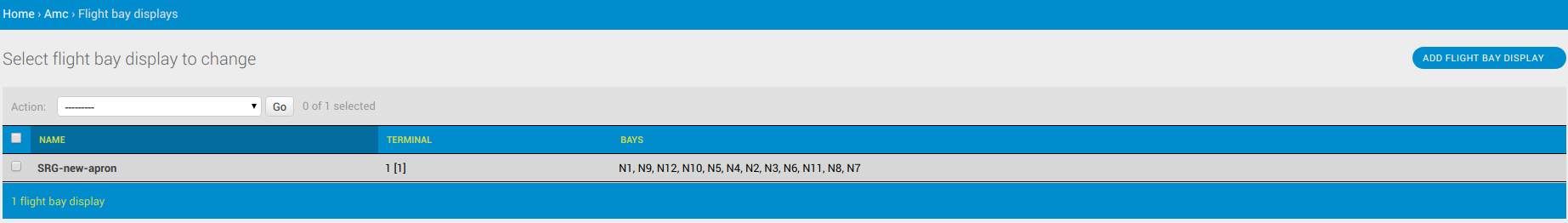

../../_images/admin_flight_bay_display.png

Halaman Flight Bay Display

Klik add_flight_bay_display untuk menambah map display layout atau klik salah satu map display yang sudah ada, maka akan muncul form seperti berikut:

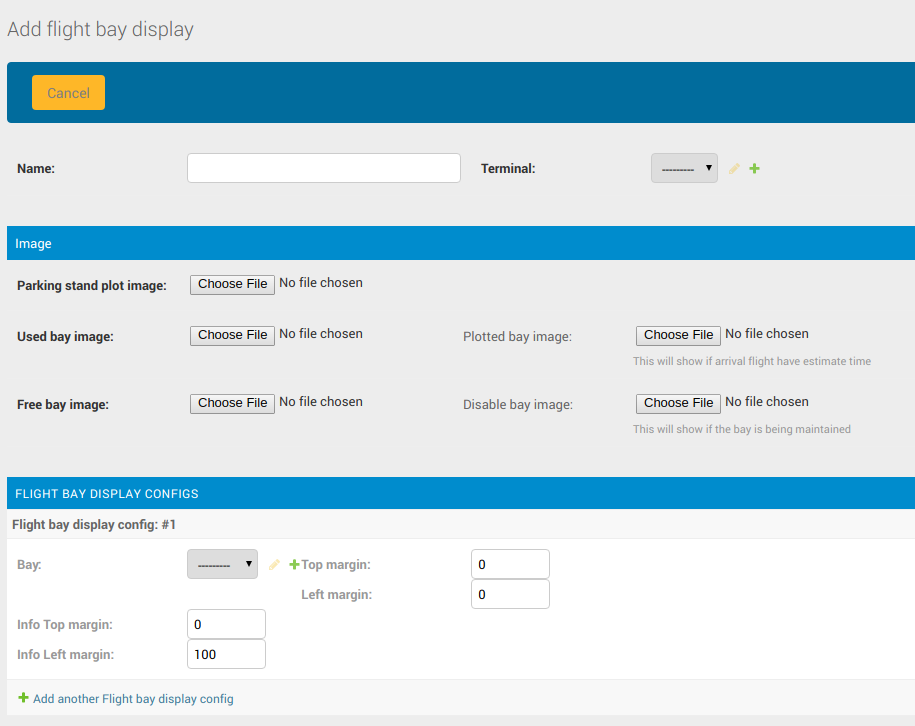

../../_images/form_add_flight_bay_display.png

Form Add Flight Bay Display

  • Name, Nama Flight Bay Display

  • Terminal, Terminal Bandara

  • Image, untuk upload gambar, meliputi:

    • Parking stand plot image: upload gambar layout apron, disesuaikan dengan layout pada masing-masing bandara

    • Used bay image: upload icon “parking stand terisi pesawat”, misal: gunakan icon airplane.

    • Free bay image: upload icon “parking stand kosong (free)”, misal: gunakan icon green_round.

    • Plotted bay image: upload icon “parking stand telah terplotting flight (sudah terisi ETA)”, misal: gunakan icon orange_round.

    • Disable bay image: upload icon “parking stand sedang tidak dapat digunakan (maintenance)”, misal: gunakan icon red_round.

  • Flight bay display config: untuk setting posisi parking stand. Ini lebih baik dilakukan di modul aplikasi map editor yang akan dijelaskan di bawah ini.

Map Editor

Modul aplikasi ini digunakan untuk setting map editor sebelum monitoring (map display) dapat digunakan. Highlight: akses SIOPSKOM –> klik Home –> Map –> Map Editor, akan muncul halaman seperti berikut:

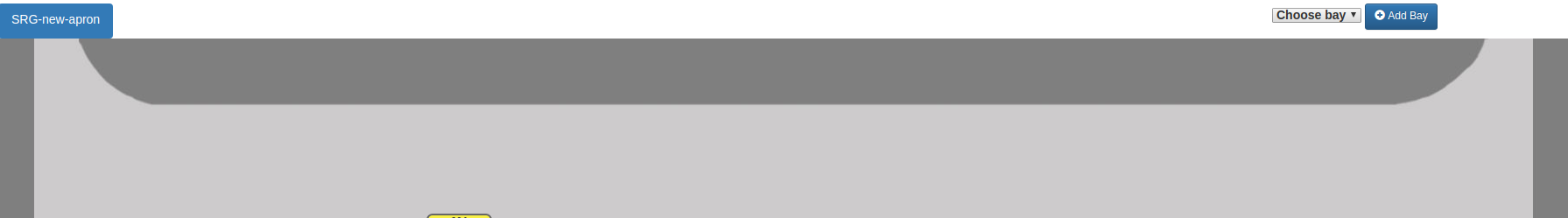

../../_images/page_map_editor.png

Halaman Map Editor

Pada halaman ini, akan terlihat display layout map apron. Untuk menempatkan lokasi parking stand dapat dilakukan dengan cara berikut:

  1. Klik choose_bay dan pilih salah satu parking stand –> klik add_bay, akan muncul sketsa parking stand yang siap dialokasikan.

  2. Klik, tahan, dan tempatkan sketsa parking stand sesuai alokasinya pada map apron

  3. Cek tampilannya pada modul aplikasi map display (home page –> map –> map display)
