Setting BARIX EXTREMER 100

Barix ectremer 100 adalah dekoder audio jaringan yang digunakan pada aplikasi AAS yang memungkinkan pengguna untuk membuat sistem audio terdistribusi yang fleksibel menggunakan teknologi IP. Agar barix dapat berfungsi dengan baik pada aplikasi AAS, lakukan konfigurasi berikut:

  • Buka browser dan akses barix dengan IP default (IP default muncul pada display barix saat pertama kali dinyalakan), misal: 192.168.1.199, akan menuju ke halaman konfigurasi barix seperti berikut:

../_images/configuration_page.png

Home Page Konfigurasi Barix

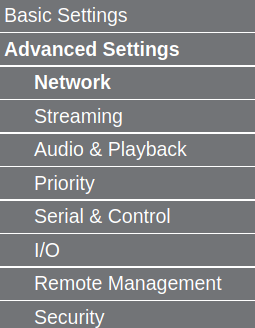

  • Klik configuration –> advance_setting - akan muncul beberapa menu advance setting seperti gambar di bawah ini meliputi network, streaming, audio & playback, priority, serial & control, I/O, remote management, dan security.

../_images/advance_setting_menu.png

Menu Pada Configuration –> Advance Setting Barix

Network

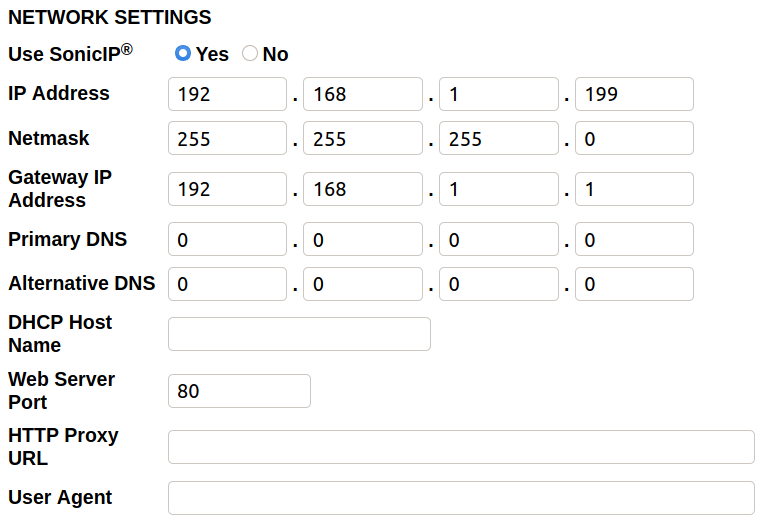

Pada menu Configuration –> Advance Setting, pilih network untuk mengatur ulang IP barix beserta komponen network lainnya, akan muncul halaman setting seperti berikut:

../_images/network_setting.png

Halaman Konfigurasi Setting Network Barix

  • IP Address, Set alamat IP untuk barix, bisa beda dengan gambar di atas

  • Gateway IP Address, Set dan sesuaikan dengan IP Address barix, bisa beda dengan gambar di atas

  • Item lainnya, Setting sama dengan gambar di atas

Streaming

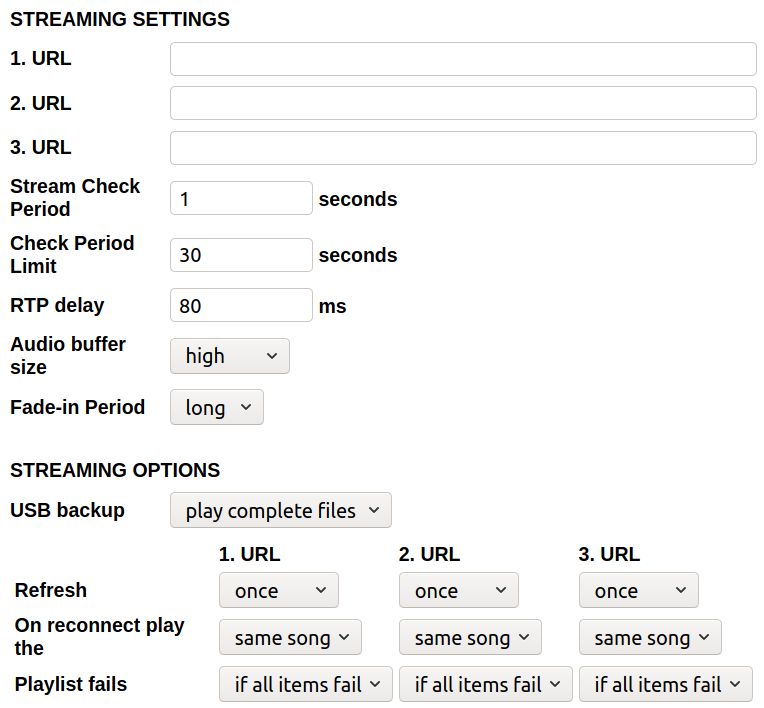

Pada menu Configuration –> Advance Setting, pilih Streaming, akan muncul halaman setting seperti berikut:

../_images/streaming_setting.png

Halaman Konfigurasi Setting Streaming Barix

Note, Isi sesuai dengan konfigurasi pada gambar di atas (default).

Audio & Playback

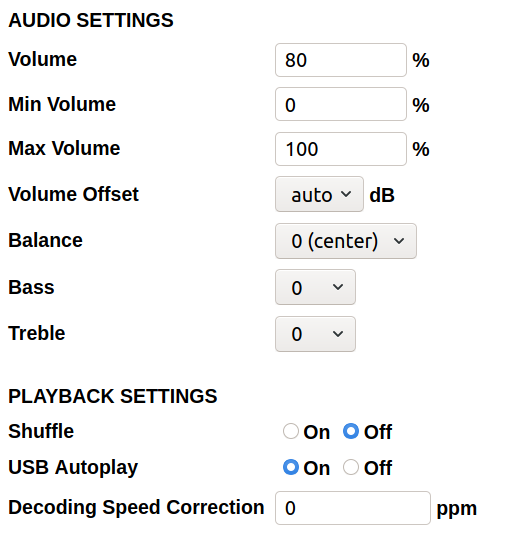

Pada menu Configuration –> Advance Setting, pilih Audio & Playback, akan muncul halaman setting seperti berikut:

../_images/audio_setting.png

Halaman Konfigurasi Setting Audio & Playback Barix

Note, Isi sesuai dengan konfigurasi pada gambar di atas (default).

Priority

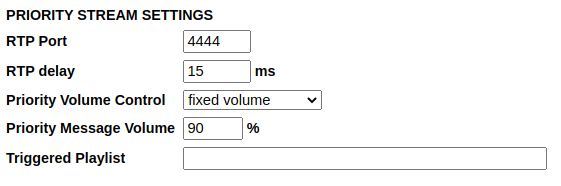

Pada menu Configuration –> Advance Setting, pilih Priority, akan muncul halaman setting seperti berikut:

../_images/priority_setting.png

Halaman Konfigurasi Setting Priority Barix

  • RTP Port, sesuaikan dengan settingan pada aplikasi AAS (halaman admin), pada menu Application –> Annnouncer –> Audio Output.

  • Item lainnya, Isi sesuai dengan konfigurasi pada gambar di atas.

Serial & Control

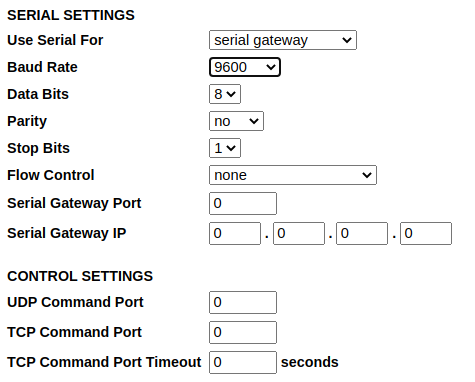

Pada menu Configuration –> Advance Setting, pilih Serial & Control, akan muncul halaman setting seperti berikut:

../_images/serial_setting.png

Halaman Konfigurasi Setting Priority Barix

Note:

  • Isi sesuai dengan konfigurasi pada gambar di atas

  • Pastikan baud rate disetting pada angka 9600

I/O Setting

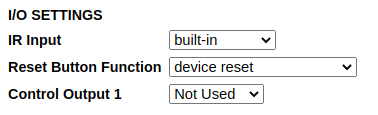

Pada menu Configuration –> Advance Setting, pilih I/O, akan muncul halaman setting seperti berikut:

../_images/io_setting.png

Halaman Konfigurasi I/O Setting

Note:

  • Isi sesuai dengan konfigurasi pada gambar di atas

Remote Management dan Security

Biarkan 2 item ini pada settingan default.
