Display Frame icon_fids_display_frame

Display Frame adalah menu untuk membuat template custom pada sistem X-FIDS. Hasil templating akan ditampilkan untuk device tertentu berdasarkan pengaturan pada menu Device. Penjelasan detail tentang implementasi custom template X-FIDS pada device dijelaskan lebih detail pada di sub bab device. Ada 2 langkah utama membuat custom template: buat (add) display frame pada modul ini >> klik view akan masuk ke halaman FIDS Editor.

Membuat Display Frame

Untuk membuat display frame dapat dilakukan dengan langkah sebagai berikut:

  • Pastikan sudah masuk modul admin dan akses menu display frame

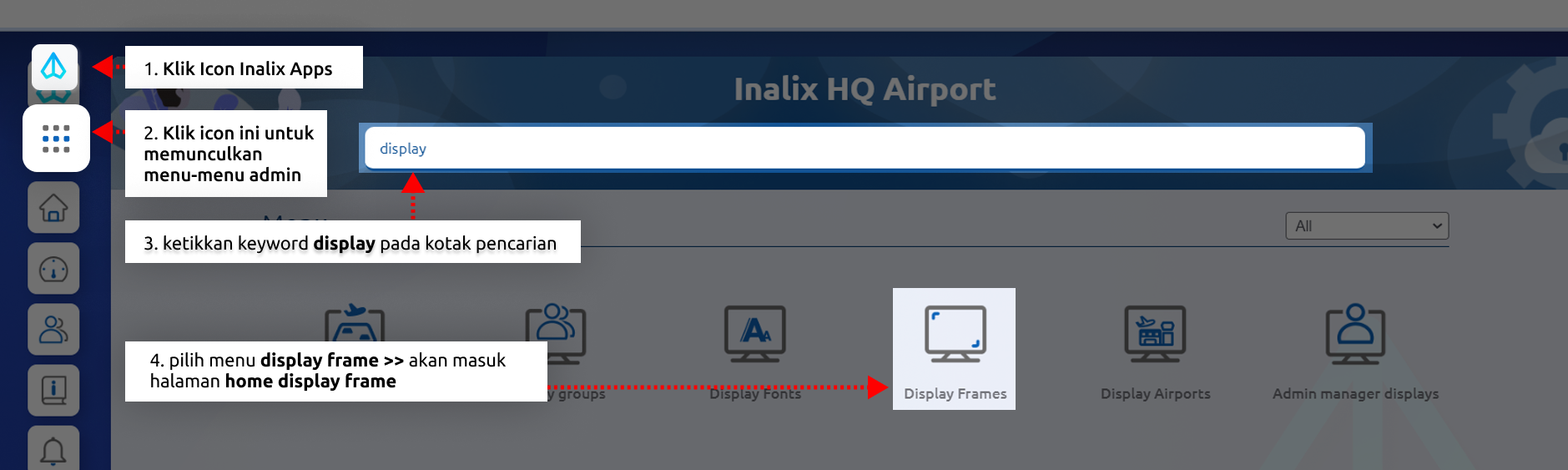

../../_images/access_displayframe.png

Langkah akses menu display frame

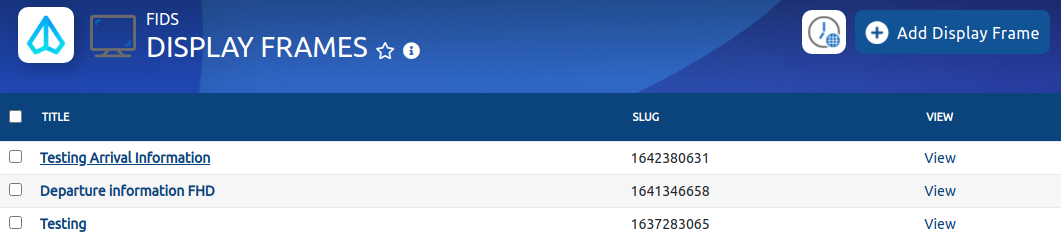

../../_images/home_fids_display_frame.png

Halaman Home Menu Display Frame

Keterangan:

  • title, judul custom template X-FIDS. Judul dapat disesuiakan dengan fungsi/lokasi/jenis device yang digunakan untuk memudahkan identifikasi, misal: departure information FHD berarti template dibuat untuk device di lokasi departure menggunakan layar full HD

  • slug, kode unik ID custom template (auto generated)

  • view, klik, akan menuju ke halaman FIDS editor, untuk create custom template FIDS

Menambah Display Frame

  • Klik tombol add new untuk menambah display frame, akan muncul form add display frame:

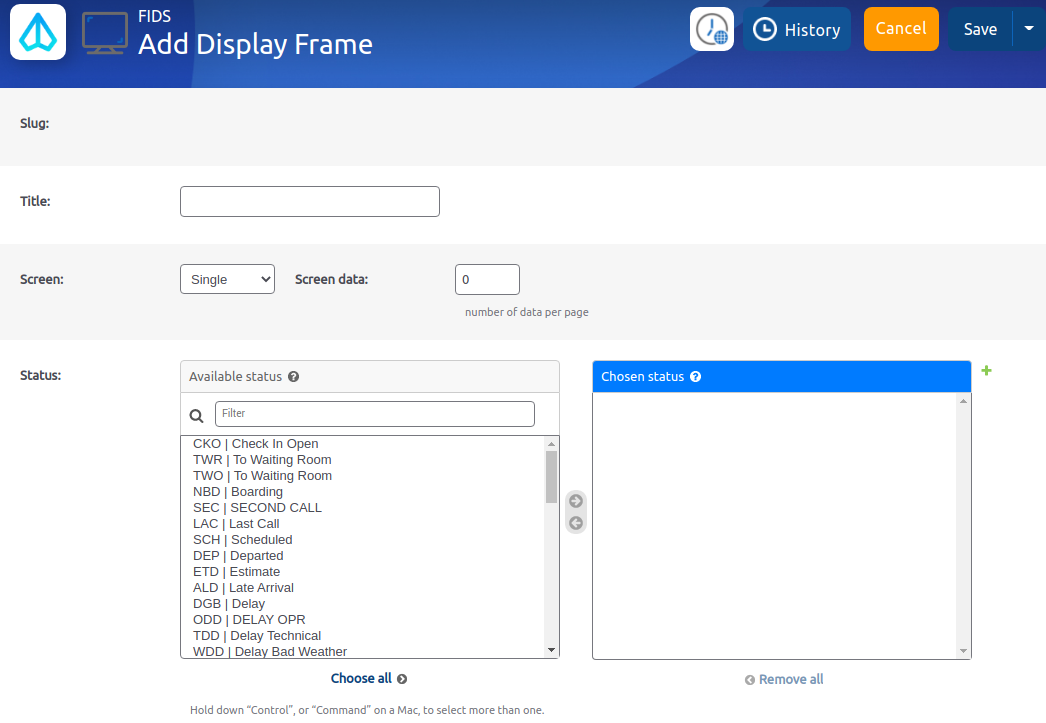

../../_images/form_add_display_frame.png

Form Add Display Frame

Keterangan:

  • title, isi judul display frame (tempalting) FIDS menyesuaikan lokasi/jenis device untuk memudahkan identifikasi. misal: departure information FHD berarti display ini untuk lokasi departure/ menampilkan informasi departure, menggunakan layar full HD

  • screen, skip, biarkan default (singe)

  • screen data, skip, biarkan default, (0)

  • status, skip, biarkan default

Configure Custom Template

  • Untuk memulai konfigurasi custom template FIDS, pastikan sudah masuk ke halaman home display frame

../../_images/home_fids_display_frame.png

Halaman Home Menu Display Frame

Mengubah dan Menghapus data display frame

  • Mengubah data display frame dapat dilakukan dengan cara klik salah satu data pada kolom title >> edit data title >> klik save

  • Menghapus data display frame dapat dilakukan dengan 2 cara :

    • centang salah satu atau beberapa display frame pada kotak centang paling kiri >> muncul popup action >> pilih dropdown Delete Selected Display Frames >> klik go, atau

    • klik salah satu title display frame >> klik tombol delete >> klik yes
