Aerial View icon_aerial

Aerial view adalah paket modul aplikasi aodb yang digunakan untuk monitoring kondisi apron secara real time. Dengan menyiapkan master data apron, meliputi layout map, data resource paking, konfigurasi coloring, dan gambar atribut-atribut aerial view, maka petugas bandara dapat memonitor kondisi apron real time. Modul aplikasi ini dapat mendukung aplikasi RMS - Parking Management. Ready summary resource bay (jumlah available bay, bay used, on maintenance, flight round, dan flight dengan ETA).

Keunggulan menggunakan aplikasi aerial view antara lain:

  • Monitoring kondisi apron real time

  • Tergambar jelas kondisi flight di apron, mulai dari datang sampai berangkat, ada sign yang menyatakan kondisi flight di setiap posisinya

  • Mendukung aplikasi RMS untuk monitoring resouce parking

  • Terintegrasi dengan inputan data SIOPSKOM/ aodb yang diinput AMC

  • Layout map apron dapat menyesuaikan sesuai kondisi local airport

  • konfigurasi tata letak layout map, lokasi parkir, dan atribut lainnya cukup mudah, suport drag and drop

  • konfigurasi color, dan size untuk atribut - atribut map sangat dinamis dan dapat dilakukan dengan mudah, user dapat select warna dan menuliskan ukuran seperti menggunakan aplikasi desain modern kekinian.

Live Mode Aerial View

Aerial view live mode dapat diakses dengan langkah berikut:

  • Aktifkan browser, akses dan login pada Home Page Aplikasi Inalix sesuai dengan url yang telah diberikan tim Inalix

  • Klik Icon Inalix Apps >> pilih Menu Aerial View, akan muncul halaman home aerial view seperti gambar di bawah ini.

../_images/home_aerial_view.png

Halaman Home Aerial View

Gambar di atas adalah halaman home aerial view, mode live, menggambarkan kondisi apron real time.

Monitoring Apron dengan Aerial View

Seperti penjelasan di atas, bahwa fungsi utama aerial view adalah untuk monitoring kondisi apron real time. Pahami GUI aerial view berikut agar monitoring apron dengan modul aplikasi aerial view dapat lebih optimal.

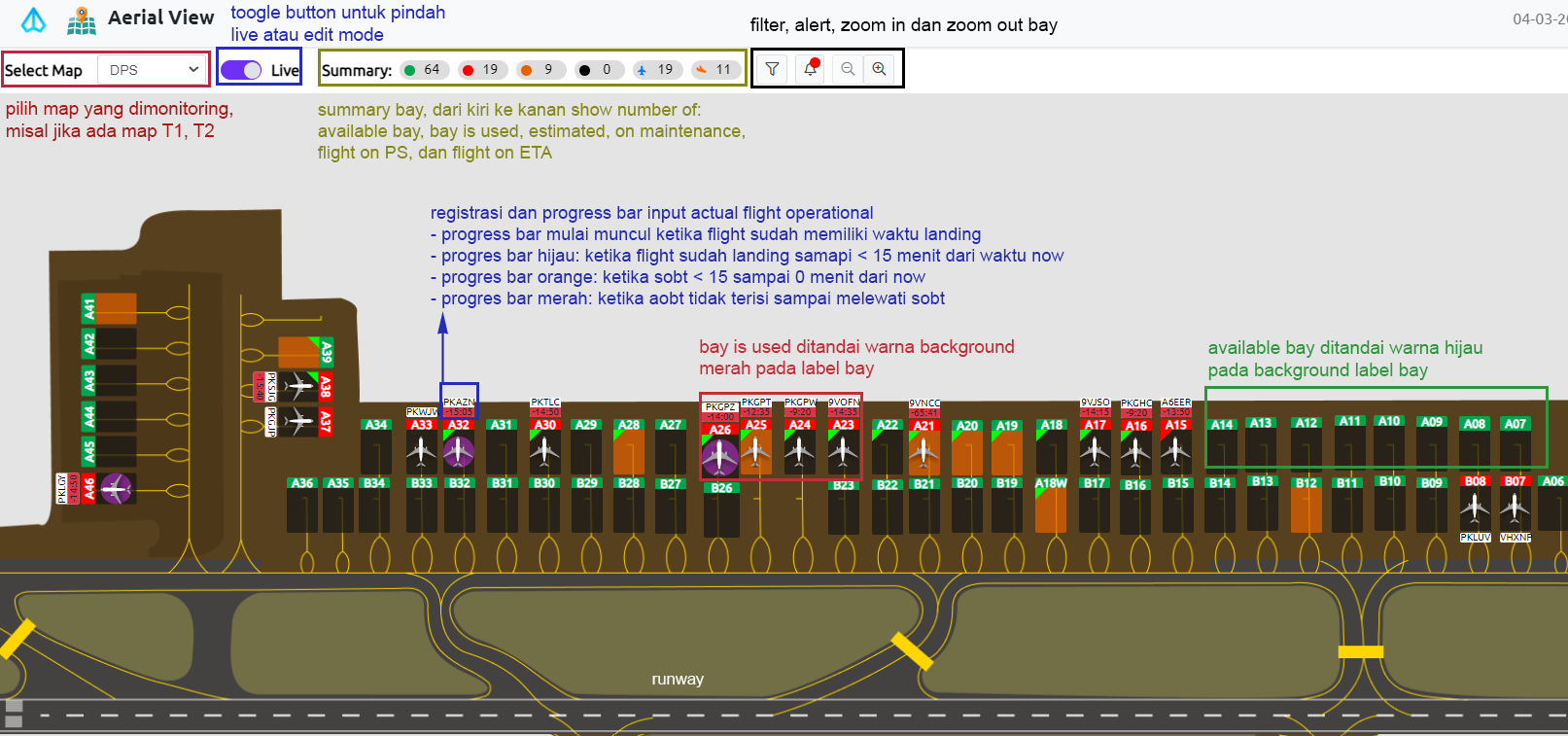

  • general info

../_images/general_info_aerial.png

Penjelasan gui aerial view (general info)

  • bay information

Setiap perubahan kondisi bay digambarkan dengan perubahan warna, berkedip, muncul icon tertentu, atau sign lainnya. Gambar berikut adalah sign yang menggambarkan kondisi bay.

layout_bay

bay A36 available, no flight

layout_bay3

bay A33 is used ditandai background label menjadi merah

layout_bay1

bay A40 available, no flight, ada avio (ditandai segitiga hijau di kiri atas)

layout_bay4

bay A26, flight on boarding, ditandai kedip ungu bulat

layout_bay2

bay A28, flight on estimate tetapi belum landing

layout_bay5

bay A25, 2 flight in parking stand

  • flight information on bay

Klik salah satu layout bay, akan menampilkan informasi flight seperti berikut

../_images/flight_info_on_bay.png

flight information on bay

Gambar di atas menampilkan informasi:

  • ukuran bay A16: (65 x 100) meter

  • ditempati flight on ground dengan

    • registrasi PKAZG, tipe pesawat A320

    • from - to : WSSS (Singapura) - VTBD (Donmuang, Thailand)

    • SIBT, AIBT, SOBT, dan remark (status) seperti gambar

Edit Mode Aerial View

Untuk menyiapkan aerial view dengan layout map local airport dan layout icon yang ingin diubah secara dinamis, dapat dilakukan pada halaman edit mode. Berikut langkah yang dapat dilakukan:

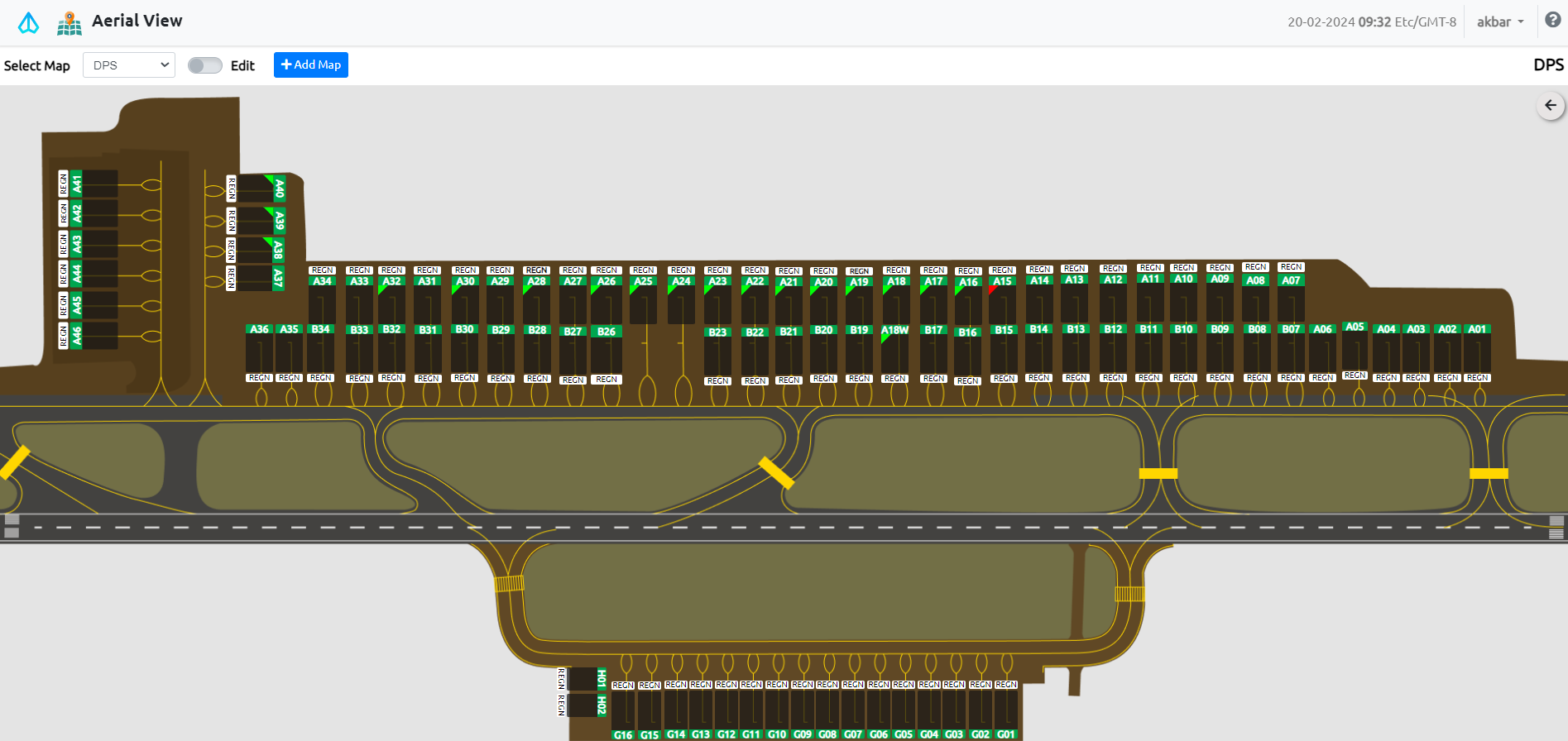

  1. klik toogle button toogle_live_edit_mode >> akan masuk mode edit seperti gambar berikut:

../_images/aerial_mode_edit.png

Aerial View Mode Edit

  1. Siapkan gambar atribut aerial view meliputi:

    • layout map apron airport

    • icon pesawat fix wing

    • icon pesawat rotary wing

    • note: tim inalix menyediakan gambar-gambar tersebut, namun tim airport dapat menggunakan gambar yang lain

  2. Saat pertama kali akses, layout berupa blank page, lakukan langkah berikut:

    • add_map: klik tombol ini untuk menambah map baru >> akan muncul popup form add aerial view map di sisi kanan seperti berikut:

../_images/form_add_map.png

konfigurasi awal menambahkan map pada aerial view

  • klik save untuk menyimpan konfigurasi

  1. Tambahkan bay dan komponen stylingnya dengan langkah berikut:

    • klik tombol show hide show_hide_left yang ada di pojok kanan untuk show form edit map >> klik tombol list_of_property yang ada di bagian bawah

../_images/form_edit_map.png

form edit map (add bay)

  1. Drag and drop layout bay yang sudah ditambahkan ke posisi layout map disesuaikan dengan kondisi apron (setelah add bay, layout bay muncul di pojok kiri atas).

../_images/drag_n_drop_bay.png

Drag and drop layout bay ke layout map

Konfigurasi ready, aerial view dapat dipindah lagi ke mode live untuk kebutuhan monitoring
